Щелевые сита

Главная > Оборудование > Шпальтовые сита

Изготавливаемые АО «ЗАВОД ИМЕНИ М.И.ПЛАТОВА» щелевые сита (плоские и в виде тел вращения) характеризуются различными типами и размерами освоенных профилей в широком интервале значений ширины щели.

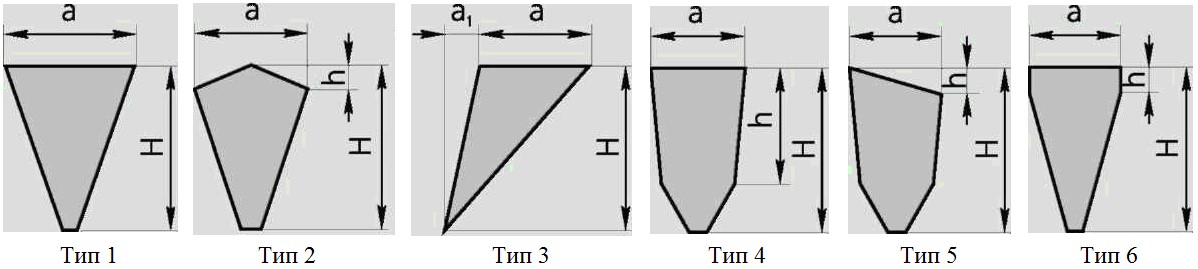

Размеры сечения колосника, мм		Ширина щели в свету (b, мм)
Размеры сечения колосника, мм		0,2-4,0	0,2-5,0	0,2-10,0	0,3-10,0	0,4-10,0	0,5-10,0	1,0-20,0
Тип 1	а	1,2-4,4	2,2-4,4	2,5-4,4	2,8-4,4	3,4-4,4	3,4-4,4	4,4
Тип 2	а	1,2-4,4	2,2-4,4	2,5-4,4	2,8-4,4	3,4-4,4	3,4-4,4	4,4
Тип 2	h	(0,2-0,3)*а
Тип 3	а	1,2-4,4	2,2-4,4	2,5-4,4	2,8-4,4	3,4-4,4	3,4-4,4	4,4
Тип 3	а₁	(0,2-0,3)*а
Тип 4	а	1,8-2,2	1,8-2,5	2,2-2,8	2,5-3,4	2,8-3,4	3,4-5,0	3,4-5,0
Тип 4	h	(1,4-1,7)*а
Тип 5	а	1,8-2,2	1,8-2,5	2,2-2,8	2,5-3,4	2,8-3,4	3,4-5,0	3,4-5,0
Тип 5	h	(0,2-0,3)*а
Тип 6	a	1,8-2,2	1,8-2,5	2,2-2,8	2,5-3,4	2,8-3,4	3,4-5,0	3,4-5,0
Тип 6	h	(0,2-0,3)*а
Н, не менее	Повышенной прочности	(1,7-1,8)*а
Н, не менее	Нормальной прочности	(2,0-2,5)*а

Конфигурация сита оптимизируется по живому сечению в зависимости от области применения, условий эксплуатации и с учетом требований у ширине щели, типу и размерам колосника.

Ширина щели в свету (b, мм)	Живое сечение сеток (М, %) при размере рабочей стороны колосника (а, мм)
Ширина щели в свету (b, мм)	1,2	1,8	2,2	2,5	2,8	3,4	4,4	5,0	8,0	10,0	12,0
0,2	14,3	10,0	8,3	7,4	-	-	-	-	-	-	-
0,3	20,0	14,3	12,0	10,7	9,7	8,1	-	-	-	-	-
0,4	25,0	18,2	15,4	13,8	12,5	10,5	8,3	7,4	-	-	-
0,5	29,4	21,7	18,5	16,7	15,2	12,8	10,2	9,7	-	-	-
0,7	36,8	28,0	24,1	21,9	20,0	17,1	13,7	12,3	8,0	-	-
1,0	45,5	35,7	31,3	28,6	26,3	22,7	18,5	16,7	11,1	9,1	7,7
3,0	71,4	62,5	57,7	54,5	51,7	46,9	40,5	37,5	27,3	23,1	20,0
5,0	80,6	73,5	69,4	66,7	64,1	59,5	53,2	50,0	38,5	33,3	29,4
7,0	-	79,5	76,1	73,7	71,4	67,3	61,4	58,3	46,7	41,2	36,8
10,0	-	-	-	80,0	78,1	74,6	69,4	66,7	55,6	50,0	45,5
15,0	-	-	-	-	-	-	77,3	75,0	65,2	60,0	55,6
20,0	-	-	-	-	-	-	-	80,0	71,4	66,7	62,5
30,0	-	-	-	-	-	-	-	-	78,9	75,0	71,4

Щелевые сита и сетки используются в качестве плоских карт, дуговых сит и центрифуг для обезвоживания, фильтрации, промывки, сушки и сортировки различных сыпучих и кусковых материалов. Применяются в горноперерабатывающей, химической и пищевой промышленности.

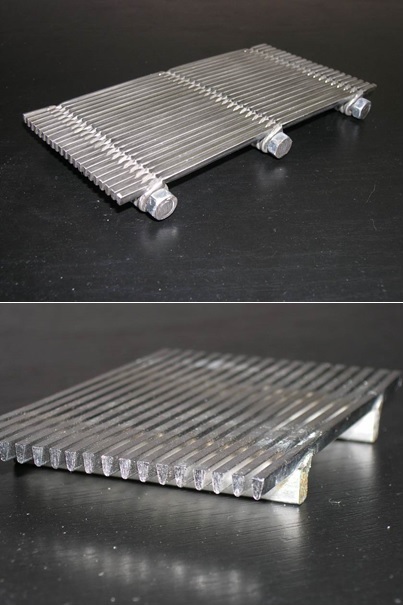

АО «ЗАВОД ИМЕНИ М.И.ПЛАТОВА» выпускает щелевые сита двух типов: сварные щелевые сита по разработанным и внедрённым на предприятии техническим условиям; щелевые сита на соединительных шпильках по ГОСТ 9074-85.

Изготавливаются из профилированных колосников трапецеидального профиля, расположенных параллельно на поперечных ребрах жесткости или на соединительных шпильках. В качестве материала применяется нержавеющая сталь 12Х18Н10Т или её аналоги. Размер щели варьируется в пределах от 0,1 мм до 20 мм.

Расстояние между рёбрами жесткости может изменяться в пределах от 25 мм до 100мм (в петлевых ситах между шпильками 80 или 100мм). Поставляются сита в собранном виде (обваренные в рамках) по чертежам Заказчика.

Ребра жесткости (шпильки) и рамка изготавливаются из 12Х18Н10Т или обычной стали, в зависимости от условий эксплуатации сит. От известных в настоящее время аналогов, наши сита отличаются повышенной жесткостью и прочностью. Высокие прочностные свойства нашей продукции подтверждены независимыми лабораторными испытаниями. При работе щелевого сита происходит увеличение ширины щели по мере истирания колосников. При изготовлении сита из износостойких профилей щель сохраняет постоянный размер, пока не произойдет полное истирание головки профиля. Срок службы сит из износостойких профилей в 3-4 раза выше, чем у сит из обычных трапецеидальных профилей. Такие сетки применяются при обработке высокоабразивных материалов, в которых примеси и включения не заклиниваются в щелях.

Основные преимущества щелевых сеток и сит: повышенная грузоподъемность, как отдельных участков, так и всего сита; повышенная прочность колосников, получаемая в процессе производства; гладкая рабочая поверхность, которая способствует беспрепятственному прохождению материала по ситу; трапецеидальный профиль обеспечивает резкое расширение щели, способствующее легкому прохождению через нее сортируемого материала и препятствует забиванию щели; повышенная пропускная способность в единицу времени; высокая точность классификации фильтруемого или сортируемого материала.
